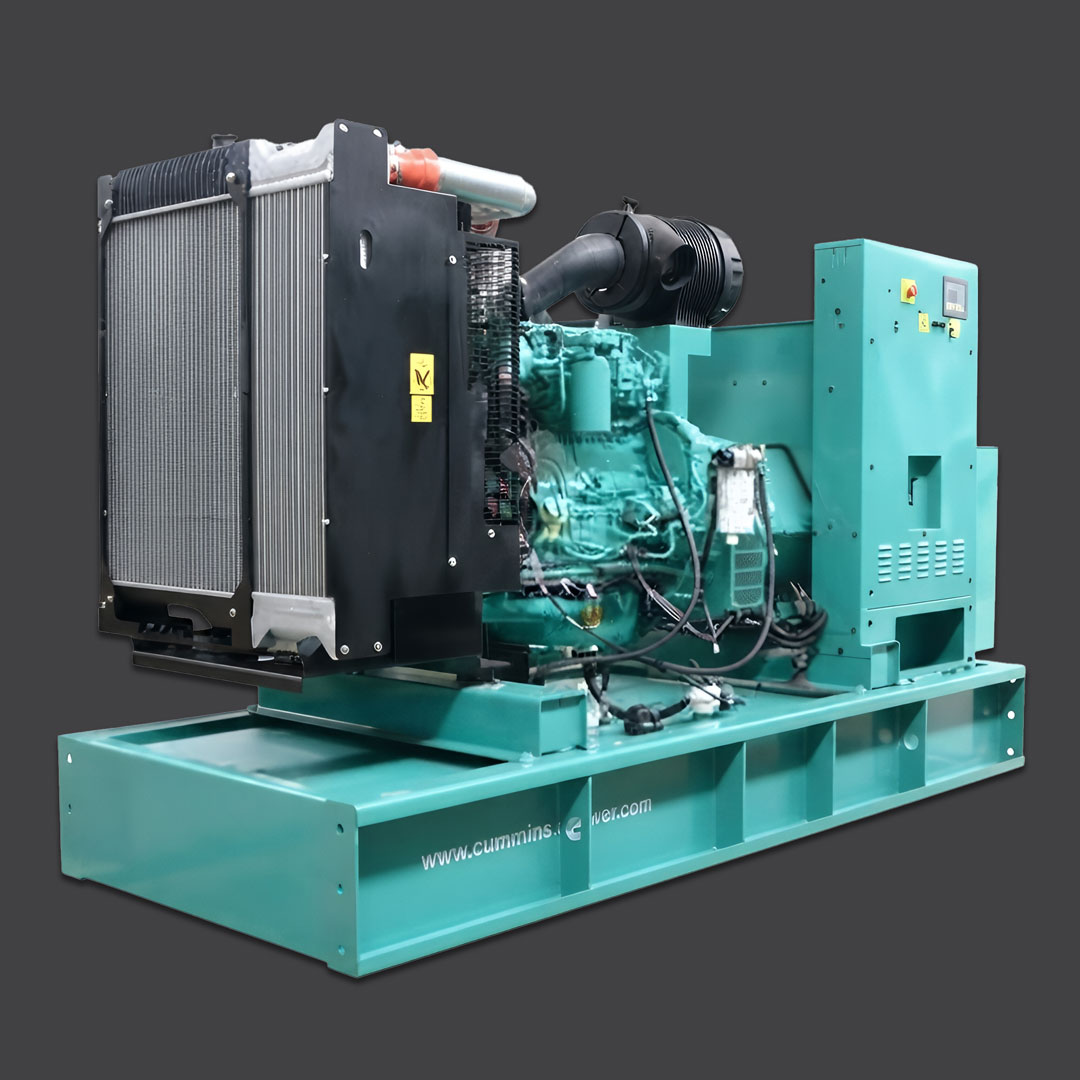

دیزل ژنراتور کامینز C200 D5e
دیزل ژنراتور کامینز C200 D5e یکی از مدلهای قدرتمند در رده ژنراتورهای دیزلی با توان متوسط محسوب میشود که برای تأمین برق اضطراری و استفاده در کاربردهای مختلف طراحی شده است. این مدل با فرکانس ۵۰ هرتز و سوخت دیزل کار میکند و توان Standby آن ۲۰۰ کاوا معادل ۱۶۰ کیلووات و توان Prime آن ۱۸۲ کاوا معادل ۱۴۶ کیلووات است. این ظرفیت توان، C200 D5e را برای پروژههایی که به یک منبع برق پشتیبان با توان قابل توجه نیاز دارند، به گزینهای مناسب تبدیل میکند.
موتور دیزل Cummins QSB7-G5
موتور استفادهشده در دیزل ژنراتور C200 D5e، مدل QSB7-G5 است که توسط Tata Cummins Limited بهعنوان شرکت سازنده موتور معرفی شده است. این موتور از نوع چهارزمانه، شش سیلندر خطی و دیزلی بوده و به سیستم توربوشارژ و خنککاری هوای شارژ مجهز است. توان خروجی ناخالص موتور در حالت Standby برابر با ۲۱۳ کیلووات و در حالت Prime برابر با ۱۸۲ کیلووات اعلام شده است.
قطر سیلندر موتور ۱۰۷ میلیمتر و کورس پیستون ۱۲۴ میلیمتر است. سرعت نامی موتور ۱۵۰۰ دور در دقیقه بوده و سرعت پیستون ۶.۲ متر بر ثانیه اعلام شده است. نسبت تراکم موتور نیز ۱۷.۲ به ۱ است. این مجموعه به گاورنر الکترونیکی مجهز بوده و سیستم استارت آن با ولتاژ ۱۲ ولت DC انجام میشود.
ظرفیت روغن موتور ۱۹ لیتر و حداکثر دور مجاز موتور ۱۸۰۰ ± ۵۰ دور در دقیقه است. همچنین حداکثر جریان سوخت در مشخصات فنی ۱۰۶ لیتر در ساعت اعلام شده و حداکثر دمای ورودی سوخت ۷۱ درجه سانتیگراد است.
توان و عملکرد دیزل ژنراتور C200 D5e
توان اضطراری ۲۰۰ کاوا و توان پرایم ۱۸۲ کاوا از مهمترین مشخصات این مدل هستند. توان معادل در حالت Standby برابر با ۱۶۰ کیلووات و در حالت Prime برابر با ۱۴۶ کیلووات است. این اختلاف ظرفیت به نوع استفاده و شرایط بهرهبرداری دستگاه مربوط میشود و انتخاب توان مناسب باید بر اساس نوع بار و نحوه استفاده از ژنراتور انجام گیرد.
دیزل ژنراتور کامینز C200 D5e برای کار با فرکانس ۵۰ هرتز طراحی شده است. در نتیجه، هنگام انتخاب دستگاه برای یک پروژه مشخص، علاوه بر توان موردنیاز، باید مشخصات شبکه برق، نوع بار و شرایط نصب نیز با اطلاعات فنی ژنراتور مطابقت داشته باشد.
مصرف سوخت
مصرف سوخت دیزل ژنراتور یکی از عوامل مهم در محاسبه هزینههای بهرهبرداری و برنامهریزی زمان کارکرد دستگاه است. در C200 D5e، مصرف سوخت در چهار سطح بار یکچهارم، نصف، سهچهارم و بار کامل ارائه شده است.
در حالت Standby، مصرف سوخت دستگاه در این چهار سطح بار بهترتیب ۱۵.۱، ۲۷.۴، ۳۶.۸ و ۴۵.۳ لیتر در ساعت است. در حالت Prime نیز مصرف سوخت بهترتیب ۱۳.۹، ۲۵.۵، ۳۴.۵ و ۴۲.۳ لیتر در ساعت اعلام شده است.
این اطلاعات میتواند برای برآورد میزان سوخت موردنیاز، انتخاب ظرفیت مخزن و برنامهریزی بهرهبرداری مورد استفاده قرار گیرد. میزان مصرف واقعی دستگاه به میزان بار متصل و شرایط کاری آن وابسته خواهد بود.
سیستم هوا و اگزوز
موتور QSB7-G5 به سیستم توربوشارژ و خنککاری هوای شارژ مجهز است. میزان هوای احتراق در حالت Standby برابر با ۱۲.۷۲ مترمکعب در دقیقه و در حالت Prime برابر با ۱۲.۳۰ مترمکعب در دقیقه اعلام شده است. حداکثر محدودیت فیلتر هوای موتور نیز ۶.۲ کیلوپاسکال است.
در بخش اگزوز، جریان گازهای خروجی در بار نامی برای حالت Standby برابر با ۳۵.۸ مترمکعب در دقیقه و برای حالت Prime برابر با ۳۴.۱ مترمکعب در دقیقه است. دمای گازهای خروجی نیز در این دو حالت بهترتیب ۵۶۱ و ۵۴۴ درجه سانتیگراد اعلام شده و حداکثر فشار برگشتی اگزوز ۱۰.۲ کیلوپاسکال است.
سیستم خنککاری
دیزل ژنراتور کامینز C200 D5e به سیستم خنککاری رادیاتوری استاندارد مجهز است. دمای محیط طراحی این سیستم ۵۰ درجه سانتیگراد اعلام شده و بار فن ۶.۸ کیلووات مکانیکی است. ظرفیت مایع خنککننده همراه با رادیاتور ۳۰.۲ لیتر بوده و جریان هوای سیستم خنککاری ۵.۹۱ مترمکعب بر ثانیه در شرایط مشخصشده در دیتاشیت است.
وجود سیستم رادیاتوری باعث میشود دفع حرارت موتور در زمان کارکرد دستگاه به شکل مناسب انجام شود. در زمان طراحی محل نصب نیز باید فضای کافی برای گردش هوا و عملکرد صحیح سیستم خنککاری در نظر گرفته شود.
آلترناتور و مشخصات الکتریکی
برای دیزل ژنراتور C200 D5e دو پیکربندی آلترناتور در دیتاشیت ارائه شده است. هر دو آلترناتور دارای اتصال Wye و خروجی سهفاز هستند. مدل UCI274H با ولتاژ ۳۸۰ تا ۴۱۵ ولت و مدل UCI274J با ولتاژ ۳۸۰ تا ۴۴۰ ولت معرفی شدهاند.
این مشخصات باعث میشود هنگام انتخاب یا سفارش ژنراتور، ولتاژ موردنیاز پروژه و نوع آلترناتور با دقت بررسی شود. انتخاب نهایی باید بر اساس مشخصات شبکه و تجهیزات مصرفکننده انجام شود.
ابعاد و وزن
دیزل ژنراتور C200 D5e در دو پیکربندی Open و Enclosed ارائه شده است. وزن خشک دستگاه در نسخه Open برابر با ۱۶۴۴ کیلوگرم و در نسخه Enclosed برابر با ۳۰۱۸ کیلوگرم است. وزن Wet نیز برای این دو نسخه بهترتیب ۱۶۷۰ و ۳۰۴۴ کیلوگرم اعلام شده است. این وزنها مربوط به مجموعههایی با تجهیزات استاندارد هستند و برای پیکربندیهای دیگر ممکن است متفاوت باشند.
ابعاد استاندارد نسخه Open برابر با ۲۶۵۶ میلیمتر طول، ۱۱۰۰ میلیمتر عرض و ۱۸۲۲ میلیمتر ارتفاع است. نسخه Enclosed نیز دارای ابعاد ۳۹۰۴ میلیمتر طول، ۱۱۴۲ میلیمتر عرض و ۲۲۷۶ میلیمتر ارتفاع است. این اطلاعات در زمان جانمایی، حمل و نصب دستگاه اهمیت زیادی دارند.
کاربرد دیزل ژنراتور ۲۰۰ کاوا
دیزل ژنراتور کامینز C200 D5e با توان اضطراری ۲۰۰ کاوا و توان پرایم ۱۸۲ کاوا میتواند برای مجموعههایی که به برق پشتیبان یا منبع تولید برق مستقل نیاز دارند مورد استفاده قرار گیرد. ظرفیت این دستگاه امکان استفاده از آن را در پروژههایی با بار الکتریکی متناسب با توان ژنراتور فراهم میکند.
انتخاب ژنراتور مناسب تنها بر اساس توان نامی انجام نمیشود. نوع بار، میزان مصرف، شرایط محیطی، ساعات کارکرد، نوع بهرهبرداری و مشخصات شبکه برق از عواملی هستند که در انتخاب ظرفیت مناسب اهمیت دارند. همچنین انتخاب نسخه Open یا Enclosed باید با توجه به محل نصب و شرایط پروژه انجام شود.
استانداردهای توان
در دیتاشیت C200 D5e، تعاریف مربوط به توانهای ESP، LTP، PRP و COP نیز ارائه شده است. توان Emergency Standby Power یا ESP برای تأمین برق در زمان قطعی منبع برق مطمئن و مطابق استاندارد ISO ۸۵۲۸ تعریف شده است. Prime Power یا PRP نیز برای تأمین برق در برابر بار متغیر و برای مدت نامحدود تعریف شده و مطابق ISO ۸۵۲۸ است.
همچنین طبق اطلاعات دیتاشیت، Prime Power دارای قابلیت اضافهبار ۱۰ درصدی مطابق استانداردهای ذکرشده است. این تفاوت میان حالتهای توان، هنگام انتخاب ژنراتور برای یک پروژه مشخص اهمیت دارد و باید متناسب با نوع بهرهبرداری دستگاه در نظر گرفته شود.
جمعبندی
دیزل ژنراتور Cummins C200 D5e با توان Standby برابر ۲۰۰ کاوا و توان Prime برابر ۱۸۲ کاوا، موتور QSB7-G5، ساختار چهارزمانه شش سیلندر، سیستم توربوشارژ و خنککاری هوای شارژ، گاورنر الکترونیکی و سیستم خنککاری رادیاتوری، گزینهای مناسب برای پروژههایی است که به یک منبع برق مستقل با ظرفیت ۲۰۰ کاوا نیاز دارند.
مشخصات دقیق مربوط به مصرف سوخت، موتور، سیستم هوا و اگزوز، خنککاری، آلترناتور، ابعاد و وزن، امکان بررسی فنی این مدل را پیش از خرید و نصب فراهم میکند. برای انتخاب نهایی دیزل ژنراتور C200 D5e، لازم است توان موردنیاز، نوع بار، شرایط محیطی، نحوه بهرهبرداری و مشخصات محل نصب با اطلاعات فنی دستگاه مطابقت داده شود.
